| 원래 장소 | 중국 |
| 브랜드 이름 | NAVAN MACHINE |
| 인증 | CE,ISO |
| 모델 번호 | QGF |

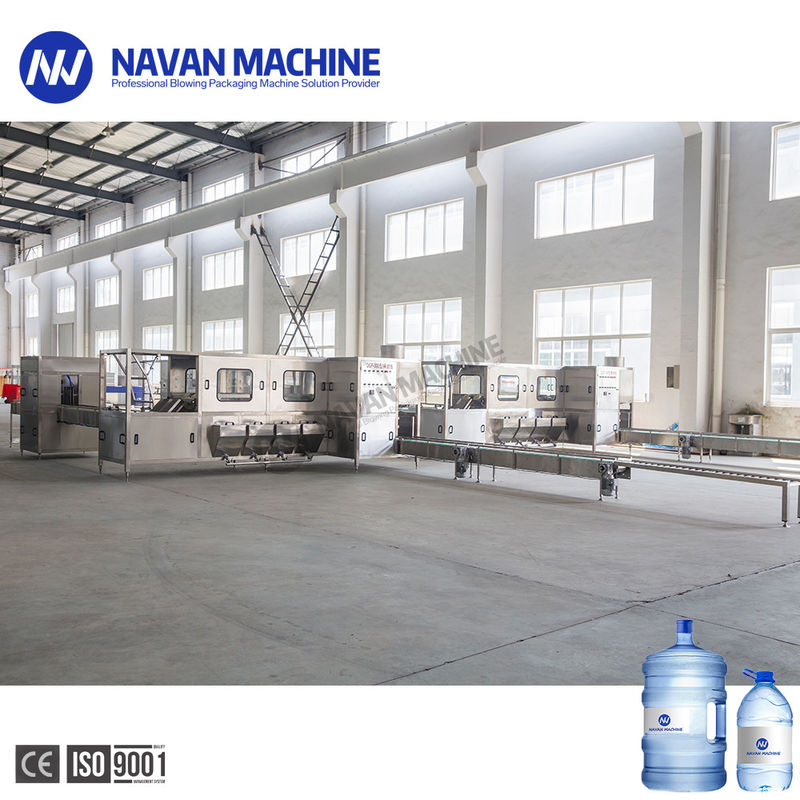

가득 찬 자동 5 갤런 워터필링 기계 10-20L 배럴 식수 라인
QGF 유형은 생산하는 라인이 5 갤런 베럴 식수 제작에서 핵심 장비가 정렬시킨다는 것 인 물을 도금했습니다. 그것은 미네랄 생수, 증류수와 정제수 제품화 공정을 위한 이상적 장비입니다. 기계는 쉽게 세정과 부패 저항의 장점과 우수한 스테인레스 강으로 만들어집니다. 주요 전기 부품은 지멘스와 옴론의 브랜드와 제품을 채택합니다. 공압 부품은 AIRTAC의 브랜드와 제품을 채택합니다. 둘다 배럴을 씻기 위한 안쪽이고 외부 샤워 노즐은 미국 분무기 회사로부터의 특별 기술 장비를 채택합니다. 기계는 소형 구조와 높은 자동 기술을 기반으로 확실히 그리고 효율적으로 일합니다. 그것은 기계, 전자적이고 공기 성분으로 결합된 완전 자동 베럴 식수 제작 장비입니다.
제품 매개변수 :
| 모델 | QGF-120 | QGF-300 | QGF-450 | QGF-600 | QGF-900 | QGF-1200 |
| 생산 능력(B/H) | 100-150 | 250-300 | 400-450 | 600 | 900 | 1200 |
| 충전 헤드들 | 1 | 2 | 3 | 4 | 6 | 8 |
| 기계 유형 | 직선형 | 직선형 | 직선형 | 직선형 | 회전형 | 회전형 |
| 채워 있는 능력(L) | 10~20L | |||||
| 배럴 상술 | Ф270X490mm | |||||
| 공기 공급원 압력(MPa) | 0.4-06 | |||||
| 공기 consumption(m3/min) | 0.35 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 |
| 전체 전원(KW) | 2.9 | 3.5 | 4.3 | 6.2 | 8.7 | 9.5 |
|
윤곽치수 (L×W×H)(MM) |
2600×650 ×1550 |
3900×150 0×1700 |
3900×1775 ×1700 |
3900×2050 ×1700 |
2200×1860 ×2200 |
2560×2350 ×2200 |
| 전체 중량(KG) | 800 | 1500 | 2000 | 2500 | 3000 | 3500 |
흐름도 :
빈 병 컨베이어 벨트------자동 누설 체커-----캡 뚜껑 분리기 --- 솔 외부 세병기 ----- ---자동 병 로딩·시스템---- 내부 병 Washer/ 디스인페크테르 ----
회전 충전기 & 체인 플레이트 캡퍼---충전 보틀 컨베이어 벨트----램프 체커는 더를 삽입합니다
근로자들에 의해 브랜드를 완성합니다----트럭에 대한 레이블 열기 수축기 충전 보틀 컨베이어 벨트 또는
저장 공간
외부 브러셔 기계
자동 배럴 외부 브러싱머신은 특별히 5 갤런 베럴 물 제작 라인과 함께 일합니다. 그것은 미네랄 생수 제작의 과정에서 미네랄 생수 자체와 약간의 조류 물질에 의해 초래된 세틀링을 감소시캐서 사용됩니다. 기계는 쉽게 세정과 부패 저항의 장점과 우수한 스테인레스 강으로 만들어집니다. 주요 전기 부품은 지멘스와 옴론의 브랜드와 제품을 채택합니다. 공기의 요소는 AIRTECH의 브랜드와 제품을 채택합니다.
린싱부
<1>모든 304/316 스테인레스 강 린스 머리들, 물 분무 방식은 설계를 도입하고, 더 물 사용량을 구하고 더 세척됩니다 .
<2>합성 수지 패드와 304/316 스테인레스 강 그리퍼가 세정 동안 최소 병 충돌을 보증합니다
<3> 펌프를 씻는 304/316 스테인레스 강
병 주입 기계
1/Uploading과 낙하 배럴은 45 급에서 변했습니다에게 병진이 어느 것이 더 안정적입니다. 2/Nozzle은 아래 작은 불순물을 헹구기 위해 배럴 중 10-15cm에 삽입할 수 있습니다. 세정 펌프는 개별적으로 다른 자기성 밸브에 의해 제어됩니다. 단지 펌프는 거기가 그것에서 배럴이 있을 때 일합니다. 그것은 다른 클리닝액의 혼합을 회피할 수 있습니다.
병 타전기
1/Liquid 레벨 차는 1 센티미터로 제어됩니다.
2/Machine은 1.2m인 캡 멸균 시스템을 갖추고 있습니다. 시스템은 소독과 완료된 물을 이용하여 제품을 더 깨끗하고 안전하게 합니다.
3/Customers는 ABB / SEW 모터, GRUNDFOS 물 펌프, 페스토 공기 성분을 설비하기로 선택할 수 있습니다.
